Portone Girevole MAGNUM EI2 60 e EI2 120 ad 1 e 2 ante

CARATTERISTICHE TECNICHE

Telaio

Combinazione di coppia di profilati in lamiera a misura atti a supportare importanti carichi radiali e predisposti per il fissaggio a mezzo tasselli (non compresi) alla struttura portante in murata o struttura metallica coibentata e protetta.

Anta

Anta monoblocco realizzata in pannellature pressopiegate in lamiera d’acciaio zincata a deformabilità programmata accoppiate meccanicamente, ove la dimensione lo richieda, senza battuta inferiore. Nuovo pacco coibente interno MEV FIRUX® (brevettato) resistente ad alte temperature.

Guarnizione termoespandente tipo FIRUX®

Poste sui lati verticali del telaio, sulle testate inferiori e superiori delle ante e in corrispondenza della battuta centrale.

Maniglia

Maniglia in conformazione antinfortunistica in acciaio INOX a doppia leva con molla di richiamo. Altezza maniglia = 1050 mm.

Serratura

Anta principale (mobile) con serratura completa di cilindro passante.

Anta secondaria (fissa) con serratura tipo “self-stop” per autobloccaggio superiore dell’anta.

Funzionamento (autochiusura)

Richiusura a mezzo chiudiporta di grandi dimensioni di tipo idraulico; regolazione dello sforzo di apertura, della velocità di chiusura e dello scatto finale. Per dimensioni maggiori, cerniera a molla RETURN SPRING supplementare di adeguata potenza a rafforzamento del chiudiporta. La richiusura automatica, per mezzo dei dispositivi sopraccitati, è garantita per un’apertura massima di 179°.

Cerniere (brevettate)

2 per ogni anta (a seconda delle dimensioni della porta anche 3/anta), rettificate per supportare carichi radiali di grande entità.

Accessori obbligatori per ogni anta
  • 1 chiudiporta e 1 cerniera a molla RETURN SPRING per grandi dimensioni.
  • 1 regolatore di chiusura per la corretta sequenza delle ante per portone a due ante.
Applicazioni
  • Su parete in muratura piena e portante o cemento armato.
  • Su trave o struttura coibentata e rivestita con cartongesso.
Finitura

Le porte sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna. Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL e NCS.

NOVITA’: esecuzione in acciaio INOX AISI 316 (esclusi accessori interni ai carter: cerniere, molla bobina, etc.).

Targhetta identificativa

Applicata sulla cerniera con apposito marchio CE e con CARD in policromia personalizzata con dati di identificazione

Documentazione a corredo (Marcatura CE)

Composta da:

  • dichiarazione di prestazione DoP
  • dichiarazione conformità direttiva macchine
  • manuale di installazione, uso e manutenzione
  • istruzioni di posa in opera
Peso e spessore ANTA EI2 60
  • Peso nominale medio 47 kg/m2 di foro muro
  • Spessore nominale 100 mm
Peso e spessore ANTA EI2 120
  • Peso nominale medio 51 kg/m2 di foro muro
  • Spessore nominale 100 mm
Campo di applicazione EI2 60 e EI2 120 con marcatura CE

Misura minimaLT 1458 mmHT 2117 mm
Misura massimaLT 3337 mmHT 3347 mm
Area massima 9,17 mq

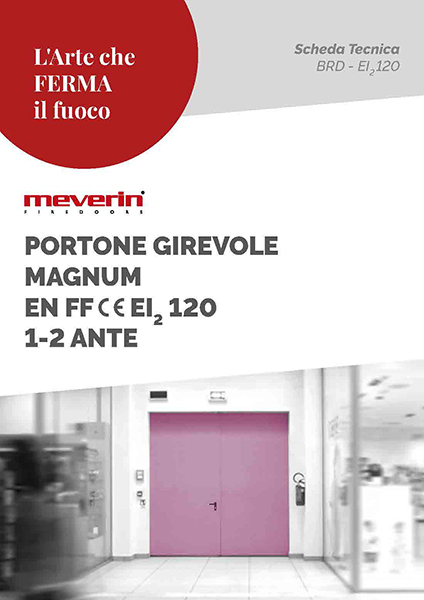

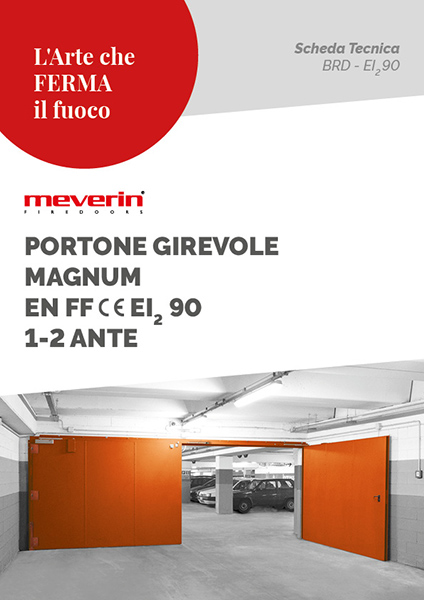

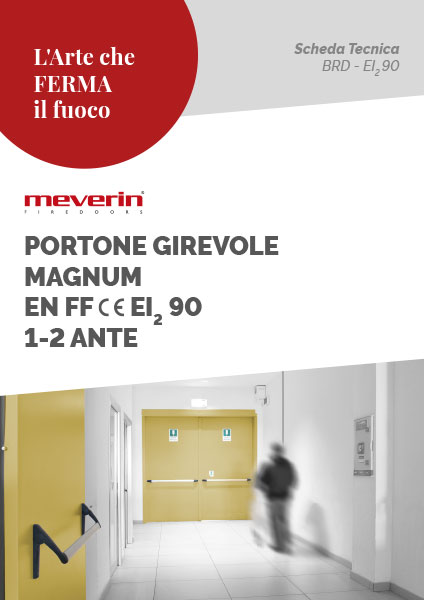

SCHEDE TECNICHE
